وقتی حرف از سیستم فاضلاب ساختمان به میان میآید، عملکرد درست و بدون مشکل آن اهمیت حیاتی پیدا میکند.در این مسیر، انتخاب و نصب صحیح لوله تبدیل زانو فاضلاب نقش کلیدی دارد. این قطعات نه تنها مسیر جریان فاضلاب را به شکل بهینه هدایت میکنند، بلکه از بروز گرفتگی، نشت و فشارهای غیر ضروری جلوگیری میکنند. استفاده از زانوهای استاندارد با زاویه مناسب، تبدیلها برای اتصال لولههای با قطرهای متفاوت و رعایت اصول نصب باعث میشود شبکه فاضلاب با کمترین نیاز به تعمیر، سالها کار کند.
در این مقاله قصد داریم با ارائه اطلاعات عملی، علمی و بهروز، شما را با انواع لوله، زانو و تبدیل، نکات انتخاب صحیح، جنس مناسب و استانداردهای اجرایی آشنا کنیم. با دنبال کردن ادامه مطلب، میتوانید تصمیمهای هوشمندانه و بهینهای در انتخاب و نصب لوله تبدیل زانو فاضلاب بگیرید.

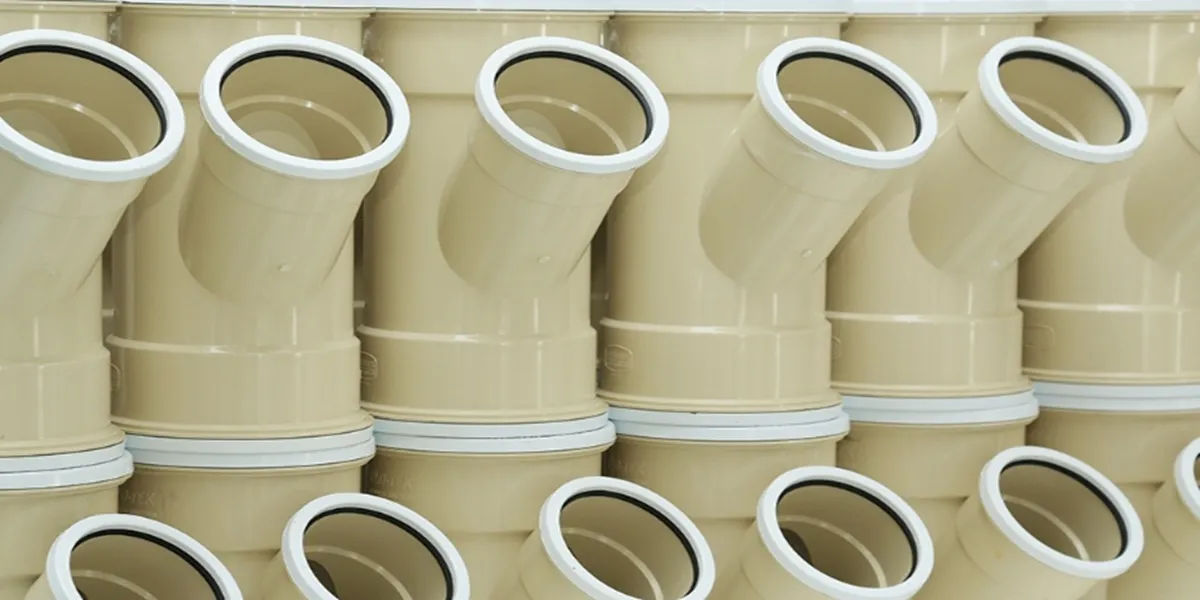

اتصالات زانو در سیستمهای فاضلاب
در مسیر طراحی و اجرای یک شبکه فاضلاب، یکی از اصلیترین و پرکاربردترین اتصالات، اتصالات زانو است. وقتی مسیر لولهکشی باید تغییر جهت دهد — مثلاً حول یک دیوار یا از یک فضا به فضای دیگر — بدون زانوها تقریباً هیچگونه انعطافی در مسیر جریان وجود نخواهد داشت. در پروژههای طراحان ایده صدرا و دیگر مهندسان تأکید میکنند که انتخاب درست زانو نه فقط به خاطر مسیر، بلکه به دلیل کاهش افت فشار، جلوگیری از ایجاد نقاط مرده (Dead Zone) و حفظ جریان یکنواخت بسیار حیاتی است.
نقش اتصالات زانو در فاضلاب:
- تغییر جهت جریان سیال بدون نیاز به انشعابات پیچیده
- کاهش رسوبگذاری در مسیرهای زاویهدار با انتخاب زاویه مناسب
- هماهنگی ساختار لولهکشی با نقشه اجرایی ساختمان
در عمل، زانوها بر اساس زاویه تغییر مسیر (معمولاً ۴۵° و ۹۰°) انتخاب میشوند. در بسیاری از موارد، کاربرد صحیح زانوها در کنار استفاده از لوله تبدیل زانو فاضلاب با جنس و استاندارد مناسب، باعث میشود تا مسیر فاضلاب روانتر کار کند و نیاز به تعمیر یا بازدیدهای مکرر کاهش یابد. به طور طبیعی، اجرای این اتصالات زمانی مؤثر است که در کنار جنس مناسب — مانند اتصالات استاندارد — لوازم بهداشتی برند گبریت(Geberit) نیز به درستی در شبکه سرویس بهداشتی قرار گرفته باشند. پس در طراحی و اجرا، قبل از اینکه فقط به ظاهر مسیرها نگاه کنید، همیشه به نوع زانو، زاویهها و مسیر جریان توجه کنید تا لوله تبدیل زانو فاضلاب به درستی کار کند.
تبدیل لوله چیست و چه کاربردی در شبکه فاضلاب دارد؟
وقتی میخواهیم دو مسیر با قطر متفاوت را به هم متصل کنیم، نقش تبدیل لوله بهوضوح نمایان میشود. در شبکههای فاضلاب، شرایطی پیش میآید که قطر لولههای اصلی با قطر انشعابها برابر نیست؛ در اینجا لوله تبدیل زانو فاضلاب وارد عمل میشود تا بدون ایجاد اغتشاش در جریان، قطرها را به هم متصل کند و مسیر سیال را به شکل منظم هدایت نماید. کاربردهای اصلی تبدیل:
- اتصال قطرهای متفاوت لولهها در مسیر فاضلاب
- تنظیم سرعت سیال و جلوگیری از فشارهای ناگهانی
- آسانسازی انشعابات جانبی به شبکه اصلی
تصور کنید از لوله ۱۰۰ میلیمتری به یک انشعاب ۷۵ میلیمتری نیاز دارید؛ بدون استخراج تبدیل، مسیر شما یا ایجاد تلاطم میکند یا دچار پسزدگی خواهد شد. تبدیلها در دو نوع رایج دیده میشوند: متمرکز (Concentric) که محور خطوط را حفظ میکنند، و نامتمرکز (Eccentric) که در مواقعی که مسیر شیبدار است، بهتر از تجمع هوا یا رسوب جلوگیری میکنند.
هرچند انتخاب نوع تبدیل ممکن است به نظر ساده بیاید، اما در پروژههای واقعی — مخصوصاً وقتی بخشی از یک سیستم کامل بهداشت و تخلیه است — باید با دقت انجام شود. مثلاً در فضاهایی که از فلاش تانک گبریت استفاده شده، تبدیلهای مناسب میتوانند از فشار غیرضروری داخل لولهها جلوگیری کنند. بنابراین، در موقع انتخاب و نصب لوله تبدیل زانو فاضلاب حتماً به نوع قطرها، مسیر جریان و استانداردهای اجرایی توجه داشته باشید تا سیستم فاضلاب به شکل روان، بیصدا و قابل اعتماد کار کند.
انواع معاصر مواد سازنده زانو و تبدیل
تعیین جنس مناسب برای لوله تبدیل زانو فاضلاب و دیگر اتصالات، یکی از مهمترین تصمیمهای مهندسی در طراحی شبکه فاضلاب است. مواد مختلف، ویژگیهای متفاوتی دارند و انتخاب مناسب باعث افزایش عمر مفید، کاهش هزینههای نگهداری و عملکرد بهتر سیستم میشود.
پلیاتیلن (PE)
پلیاتیلن انعطافپذیری بالا و مقاومت بسیار خوب در برابر خوردگی و رسوب دارد. در پروژههای شهری و صنعتی که فشارهای متوسط و مواد شیمیایی خورنده وجود دارد، اتصالات PE با استانداردهای روز یک گزینه قابل اعتماد به حساب میآیند. این جنس نسبت به ضربه و تنشهای حرارتی نیز مقاومت بهتری دارد.

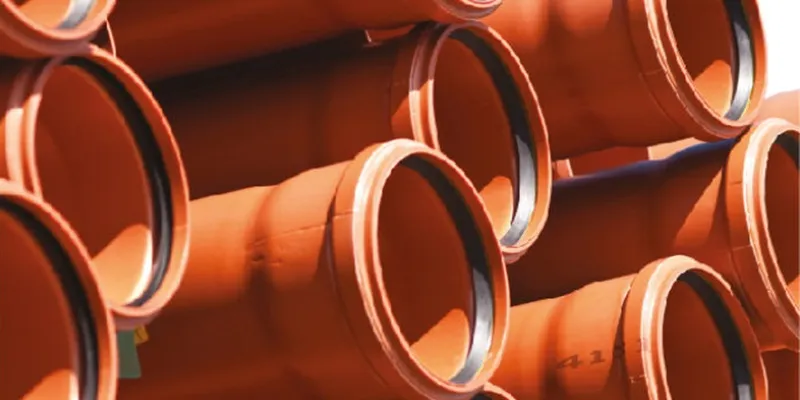

PVC و UPVC
PVC و نوع سختتر آن UPVC در لولهکشی فاضلاب ساختمانی بسیار رایج است. وزن سبک، نصب سریع و مقاومت شیمیایی مناسب از مزایای این جنسهاست. به همین دلیل است که در بسیاری از سرویسهای بهداشتی مدرن، این نوع لولهها در کنار وال هنگ گبریت و سیستمهای توکار انتخاب میشوند و با دیگر اجزا به خوبی هماهنگ میگردند. البته توجه داشته باشید که برای شرایط فشار بالا یا دماهای بالا ممکن است نیاز به مراقبتهای خاص باشد.
فولاد و چدن
این مواد برای شرایط سختتر و فشارهای بالا کاربرد دارند؛ جایی که استحکام مکانیکی اهمیت بیشتری دارد. چدن، به دلیل مقاومت بالا در برابر سایش، در مسیرهای خط اصلی فاضلاب شهری دیده میشود، در حالی که فولاد میتواند در پروژههای صنعتی سنگینتر مورد استفاده قرار گیرد. در این موارد توجه به پوششهای ضدخوردگی و استانداردهای مرتبط مانند DIN و ASME الزامی است.
در نهایت، انتخاب بین این مواد باید براساس کاربرد واقعی، الزامات پروژه و طول عمر مورد انتظار انجام شود. با انتخاب مناسب جنس برای لوله تبدیل زانو فاضلاب و توجه به استانداردهای بهروز، میتوانید سیستم فاضلاب قابل اعتماد، پایدار و کمهزینهتری ایجاد کنید.
استانداردها و روشهای نصب صحیح زانو و تبدیل
اجرای صحیح لوله تبدیل زانو فاضلاب نیازمند رعایت استانداردهای بینالمللی و روشهای عملی نصب است. نصب بدون رعایت استاندارد میتواند باعث نشت، گرفتگی و کاهش عمر مفید شبکه شود. استانداردهای بینالمللی مثل ASME B16.9 و DIN 2605 برای زانو و DIN EN 10253 برای اتصالات فولادی، ابعاد، ضخامت و کیفیت مواد را مشخص میکنند. رعایت این استانداردها تضمین میکند که اتصالات تحمل فشار و دما را داشته باشند و عملکرد روان جریان حفظ شود. روشهای نصب صحیح شامل موارد زیر است:
- بررسی اندازه دقیق لوله و زاویه زانو قبل از نصب
- استفاده از بستها و ساپورتهای مناسب برای کاهش تنش مکانیکی
- تمیزکاری و آمادهسازی سطوح اتصال جهت جلوگیری از نشتی
- تست هیدرواستاتیک پس از نصب برای اطمینان از عملکرد صحیح
استفاده از روشهای استاندارد در کنار انتخاب جنس مناسب لوله و اتصالات، تضمین میکند که سیستم فاضلاب با کمترین نیاز به تعمیر و نگهداری کار کند. حتی برای سیستمهای پیشرفته، رعایت استانداردها باعث میشود نصب لوازم بهداشتی برند گبریت(Geberit) و سایر تجهیزات توکار بدون مشکل انجام شود. رعایت این اصول، پایهای برای طراحی و اجرای شبکه فاضلابی قابل اعتماد است.
راهنمای انتخاب صحیح زانو و تبدیل برای پروژههای عمرانی
انتخاب مناسب لوله تبدیل زانو فاضلاب در پروژههای عمرانی، کلید داشتن شبکهای پایدار و کمهزینه است. اولین گام، تحلیل شرایط پروژه شامل فشار کاری، دما، قطر لولهها و نوع سیال است. سپس جنس و نوع اتصال مناسب را بر اساس این پارامترها انتخاب میکنیم.
چند نکته مهم در انتخاب:
- زاویه زانوها: برای کاهش گرفتگی و افت فشار، زاویههای ۴۵ و ۹۰ درجه متداول هستند.
- نوع تبدیل: متمرکز یا نامتمرکز بر اساس شیب مسیر و جلوگیری از تجمع هوا انتخاب میشوند.
- جنس مواد: PVC، PE، فولاد و چدن بسته به فشار، خوردگی و طول عمر مورد نیاز انتخاب میشوند.
جدول راهنمای سریع انتخاب:
| نوع اتصال | شرایط مناسب | مزایا | مثال کاربردی |
| زانو ۴۵° | مسیر طولانی با جریان متوسط | کاهش رسوب | لولههای ساختمان مسکونی |
| زانو ۹۰° | تغییر مسیر ناگهانی | فضای محدود | سیستم توالتهای عمومی |
| تبدیل متمرکز | اتصال قطرهای نزدیک | جریان یکنواخت | انشعاب فاضلاب شهری |
| تبدیل نامتمرکز | شیب زیاد | جلوگیری از هواگیر | خطوط شیبدار صنعتی |
با رعایت این اصول، اجرای لوله تبدیل زانو فاضلاب همراه با نصب وال هنگ گبریت یا دیگر تجهیزات مدرن، بدون مشکل و با عملکرد بلندمدت تضمین میشود.
چالهها و مشکلات رایج در نصب و راهکارهای علمی برای حل آنها
در نصب لوله تبدیل زانو فاضلاب ممکن است مشکلات رایجی رخ دهد که عملکرد شبکه را مختل میکند. شناسایی و رفع علمی این مشکلات، کلید یک سیستم پایدار است.
مشکلات رایج:
- گرفتگی در زانوها و تبدیلها: ناشی از زاویه نامناسب یا کاهش سرعت جریان.
- نشتی در محل اتصال: عدم رعایت استانداردها و نصب غیرصحیح باعث نشتی میشود.
- رسوبگذاری و تجمع ذرات: مسیرهای طولانی و شیب نامناسب دلیل اصلی آن است.
- تنش مکانیکی و ارتعاشات: لوله بدون ساپورت مناسب، در اثر فشار جریان یا زلزله آسیب میبیند.
راهکارها:
- استفاده از زاویههای مناسب و طول مناسب شعاع زانو
- نصب ساپورتها و بستهای استاندارد برای کاهش ارتعاش
- رعایت استانداردهای نصب و تست هیدرواستاتیک قبل از بهرهبرداری
- انتخاب جنس مناسب بر اساس نوع سیال و فشار کاری
در پروژههای واقعی، رعایت این نکات باعث میشود سیستم لوله تبدیل زانو فاضلاب حتی در ساختمانهای بزرگ و با استفاده از تجهیزات مدرن مانند فلاش تانک گبریت و سایر اتصالات توکار، بدون مشکل کار کند.
کلام پایانی: انتخاب هوشمندانه لوله تبدیل زانو فاضلاب
در نهایت، موفقیت یک شبکه فاضلاب به دقت در انتخاب و نصب اجزای آن بستگی دارد. همانطور که در متن پیشین بررسی شد، لوله تبدیل زانو فاضلاب بیش از آنچه به نظر میرسد، در کیفیت عملکرد سیستم نقش دارد. زانوها مسیر جریان را تغییر میدهند و با انتخاب زاویه مناسب از گرفتگی و فشار غیرضروری جلوگیری میکنند. تبدیلها نیز امکان اتصال لولههای با قطر متفاوت را فراهم کرده و جریان سیال را یکنواخت نگه میدارند.
انتخاب جنس مناسب—چه PVC، PE یا فلزی—باید بر اساس فشار کاری، شرایط محیطی، مقاومت در برابر خوردگی و استانداردهای بینالمللی انجام شود. علاوه بر این، نصب صحیح با رعایت اصول استاندارد، کنترل نشتی و استفاده از بستها و ساپورتهای مناسب، دوام و عملکرد شبکه را تضمین میکند. با توجه به اهمیت حیاتی این اتصالات، توصیه میشود قبل از خرید یا نصب، به تمامی فاکتورهای مهندسی و کیفیت توجه شود. با این رویکرد، سیستم فاضلاب شما عملکردی پایدار، بهینه و کمهزینه خواهد داشت و لوله تبدیل زانو فاضلاب به نقطه قوت طراحی و اجرا تبدیل میشود.
سوالات متداول
۱. لوله تبدیل زانو فاضلاب چیست و چرا اهمیت دارد؟
لوله تبدیل زانو فاضلاب قطعهای است که مسیر جریان فاضلاب را تغییر داده یا قطر لولهها را متصل میکند و از گرفتگی و نشت جلوگیری میکند.
۲. چه جنسی برای زانو و تبدیل مناسب است؟
جنسها شامل PVC، PE، فولاد و چدن هستند. انتخاب بر اساس فشار، دما، شرایط محیطی و طول عمر مورد نیاز انجام میشود.
۳. تفاوت زانوهای ۴۵ و ۹۰ درجه چیست؟
زاویه ۴۵ درجه مسیر روانتر و افت فشار کمتر ایجاد میکند؛ زاویه ۹۰ درجه برای فضاهای محدود و تغییر مسیر ناگهانی مناسب است.
۴. تبدیل متمرکز و نامتمرکز چه تفاوتی دارند؟
تبدیل متمرکز محور لولهها را حفظ میکند؛ تبدیل نامتمرکز برای مسیرهای شیبدار و جلوگیری از تجمع هوا مناسب است.
۵. چگونه نصب صحیح لوله تبدیل زانو فاضلاب را تضمین کنیم؟
با رعایت استانداردهای بینالمللی، نصب ساپورت و بست، آمادهسازی سطوح اتصال و تست هیدرواستاتیک میتوان نصب صحیح را تضمین کرد.
